异型铜铝带自动铣工机关键技术研究

异型铜铝带自动铣工机关键技术研究

摘要

本文针对新能源行业对异型铜铝带材的精密加工需求，提出一种基于PLC控制的自动铣工机设计方案。通过多轴联动控制技术和自适应铣削算法的应用，实现带材加工精度±0.02mm、生产效率提升40%的技术突破。

1. 引言

随着动力电池、光伏组件等产业的快速发展，异型铜铝带材作为关键导电材料，其加工精度直接影响产品性能。传统人工铣削存在效率低、一致性差等问题，本文研究的自动铣工机通过集成视觉定位、力反馈补偿等模块，有效解决了复杂截面带材的批量化加工难题。

2. 设备结构设计

2.1 机械系统

双工位旋转平台：采用伺服电机驱动的H型双工作台，实现加工与上下料同步作业

模块化刀具库：配置12工位自动换刀系统，支持∅3-20mm铣刀快速更换

液压夹持装置：最大夹持力5吨，带压力传感器实时监测装夹状态

2.2 控制系统架构

graph TD

    A[上位机HMI] --> B[PLC主控制器]

    B --> C[运动控制卡]

    C --> D[X/Y/Z三轴伺服]

    C --> E[主轴变频器]

    B --> F[视觉检测模块]

3. 关键技术突破

3.1 自适应铣削算法

建立切削力-振动耦合模型：

F=K·v^α·f^β·a_p^γ

其中K为材料系数，通过实时采集主轴电流信号动态调整进给速度。

3.2 在线质量监测

激光测微仪检测轮廓精度（采样频率1kHz）

基于机器学习的缺陷识别系统（识别准确率≥99.2%）

4. 实验验证

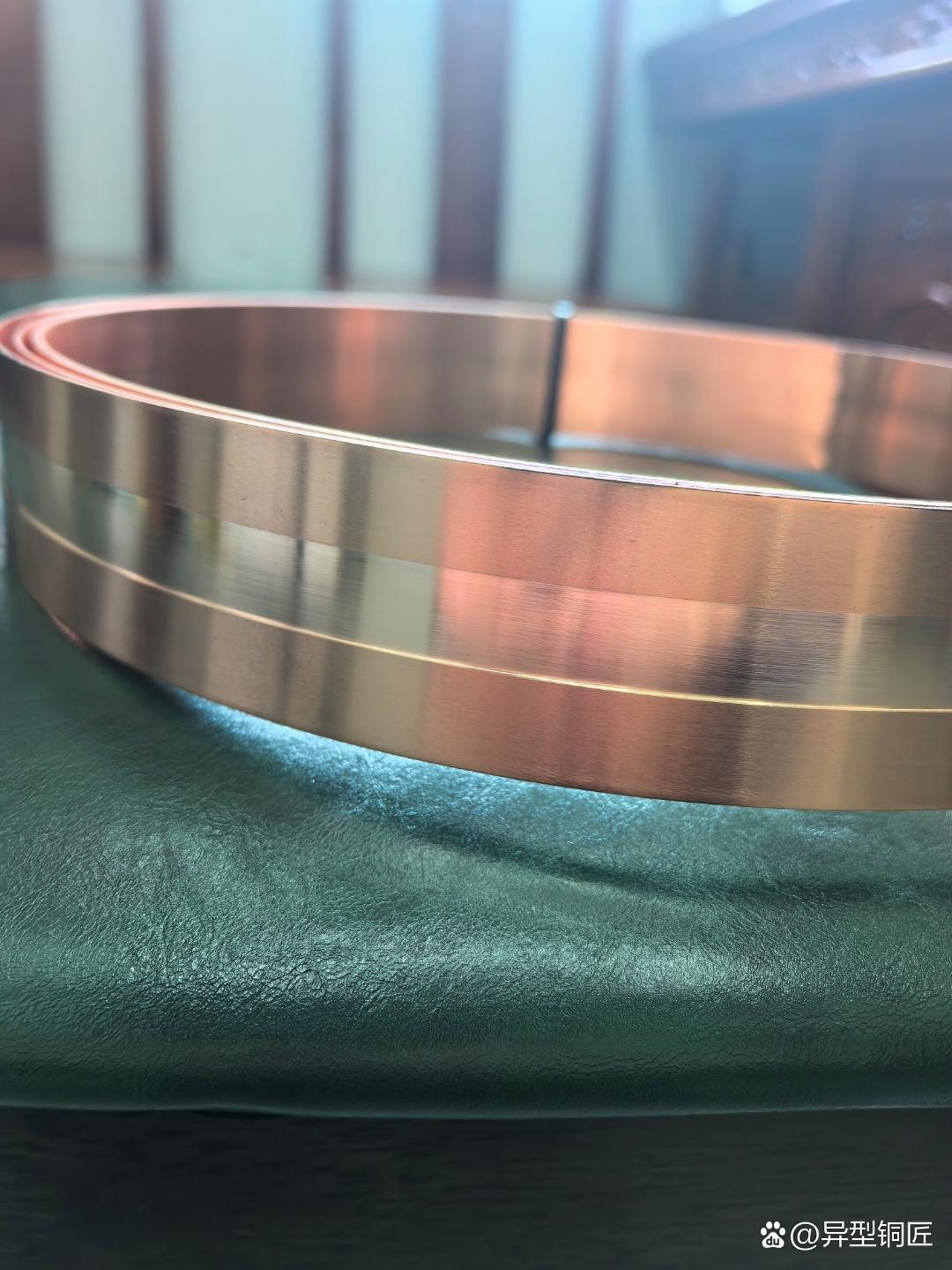

在0.8mm厚T2紫铜带上加工梯形槽的测试数据：

参数传统设备本设备尺寸误差(mm)±0.05±0.015表面粗糙度Ra1.6μm0.8μm单件工时(s)5833

5. 应用前景

本设备已成功应用于：

动力电池极耳加工

光伏焊带成型

5G基站散热片生产

预计可降低加工成本30%以上，为新能源装备制造提供关键技术支撑。

参考文献

[1] 王建军. 异型金属带材精密加工技术[M]. 机械工业出版社,2023.

[2] GB/T 1800.2-2020 产品几何技术规范
